Leichtes Fallgewicht: Verdichtungskontrolle in 2 Minuten
Leichtes Fallgewichtsgerät zur schnellen Ermittlung der Tragfähigkeit und Verdichtungsqualität von verdichteten Böden, ungebundenen Tragschichten und Bodenverbesserungen gemäß TP BF-StB Teil B 8.3. Messen Sie die Qualität der Bodenverdichtung innerhalb von nur zwei Minuten mit dem Leichten Fallgewicht und bestimmen Sie so das dynamische Verformungsmodul Evd. Das Gerät spricht und führt Schritt für Schritt durch die Messung.
Unser Leichtes Fallgewicht produzieren wir nur mit Vollausstattung, also inkl. GPS-System, Drucker, Powerakku, Sprachassistent, WLAN und PC-Software. Und das zu einem unschlagbar günstigen Preis, denn nur bei TERRATEST® kaufst Du direkt beim Hersteller, ohne Preis Aufschlag über den Handel oder teure (versteckte) Vertreterprovisionen.
Das in Deutschland meistverkaufte Leichte Fallgewicht kostet nur 2.499 €
Und das mit Vollausstattung: Drucker, GPS, Sprachassistent, Ki-Schulung, Power-Akku, W-Lan, APP & Software
hier klicken!

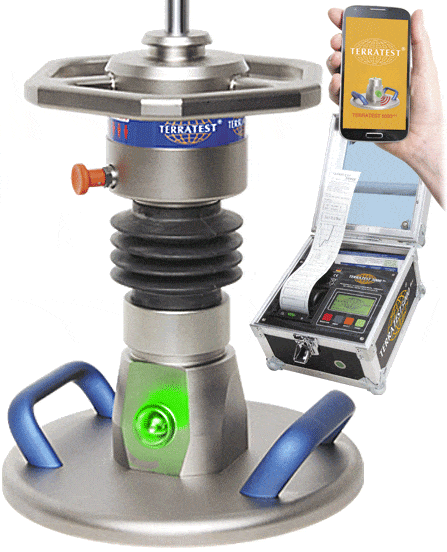

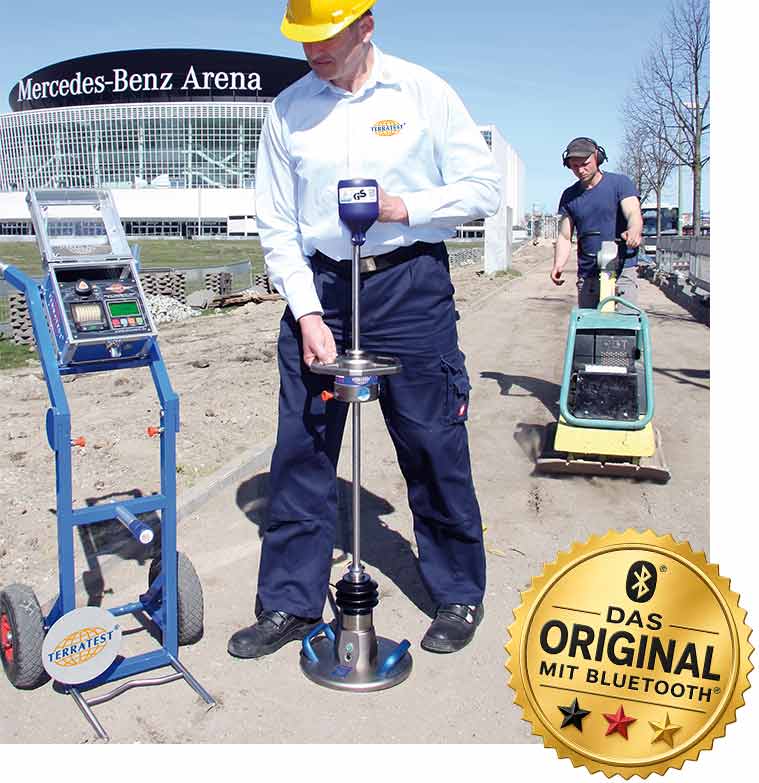

Unser Leichtes Fallgewichtsgerät für den dynamischen Lastplattendruckversuch entspricht den Technischen Prüfvorschriften für Boden und Fels im Straßenbau und überzeugt durch einfachste Bedienung: das Fallgewichtsgerät spricht und sagt alle Schritte gut verständlich an, so wird der Verdichtungsnachweis zum Kinderspiel. Der intelligente Ki-Schulungsmodus garantiert, dass man keine extra Schulung durch teure Vertreter benötigt. Senden Sie uns Ihre Preis Anfrage für Ihr neues Fallgewichtsgerät!
Express-Service
Schnellster Service Deutschlands,
24-Stunden,

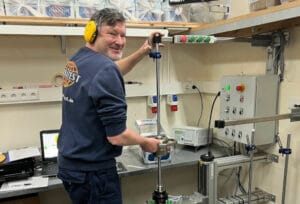

5 Kalibrierstände,
Abhol- & Bringservice, Leihgeräte
Gratis Schulung
Sprachassistent führt
Schritt für Schritt
durch die Messung.
KI-gestützte Schulung
auf Knopfdruck,
jederzeit verfügbar,
keine nervigen Verkäufer
EXPRESS-Lieferung
Heute bestellt,
morgen geliefert!
Schnellste Lieferung Deutschlands,
Lieferung in 24 h,
Versand noch am Bestelltag
Digitale Baustelle
Kein Papierkram mehr, alles direkt aufs Handy Bluetooth® & WLAN
60% weniger Büroarbeit.

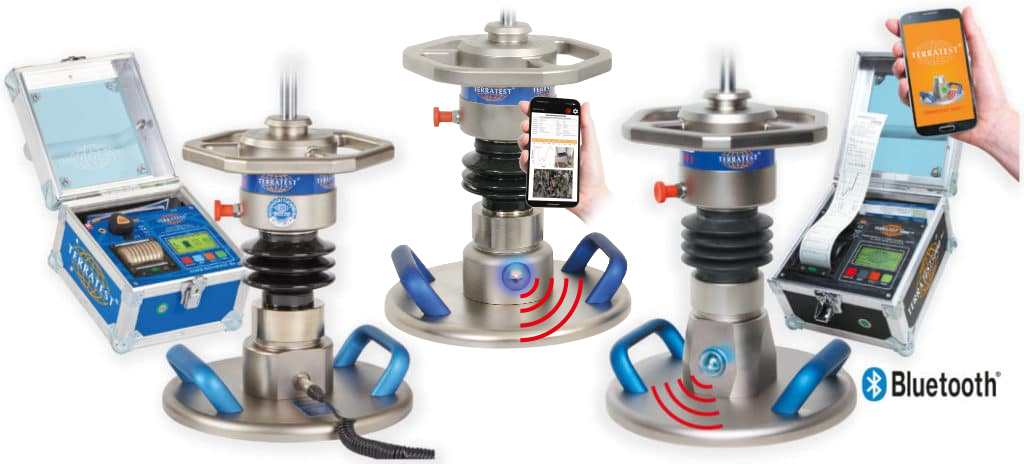

3 Modelle, alle mit Vollausstattung – keine extra Kosten für Drucker oder GPS
Mit Kabel + Drucker + APP
VOLLAUSSTATTUNG:
Sprachassistent, GPS, Drucker, EVERFULL-Akku, WLAN für APP Anbindung, PC-Software
ALLES IM PREIS INKLUSIVE!
Bluetooth + Handy + APP
VOLLAUSSTATTUNG:
Bluetooth, Sprachassistent, GPS, EVERFULL-Akku,
WLAN für APP Anbindung, PC-Software
ALLES IM PREIS INKLUSIVE!
Bluetooth + Handy + APP + Drucker
VOLLAUSSTATTUNG:
Bluetooth, Sprachassistent, Drucker, PC-Software, EVERFULL-Akku, WLAN für APP Anbindung, GPS
ALLES IM PREIS INKLUSIVE!
Welches Leichte Fallgewichtsgerät bietet das beste Preis-Leistungs-Verhältnis?

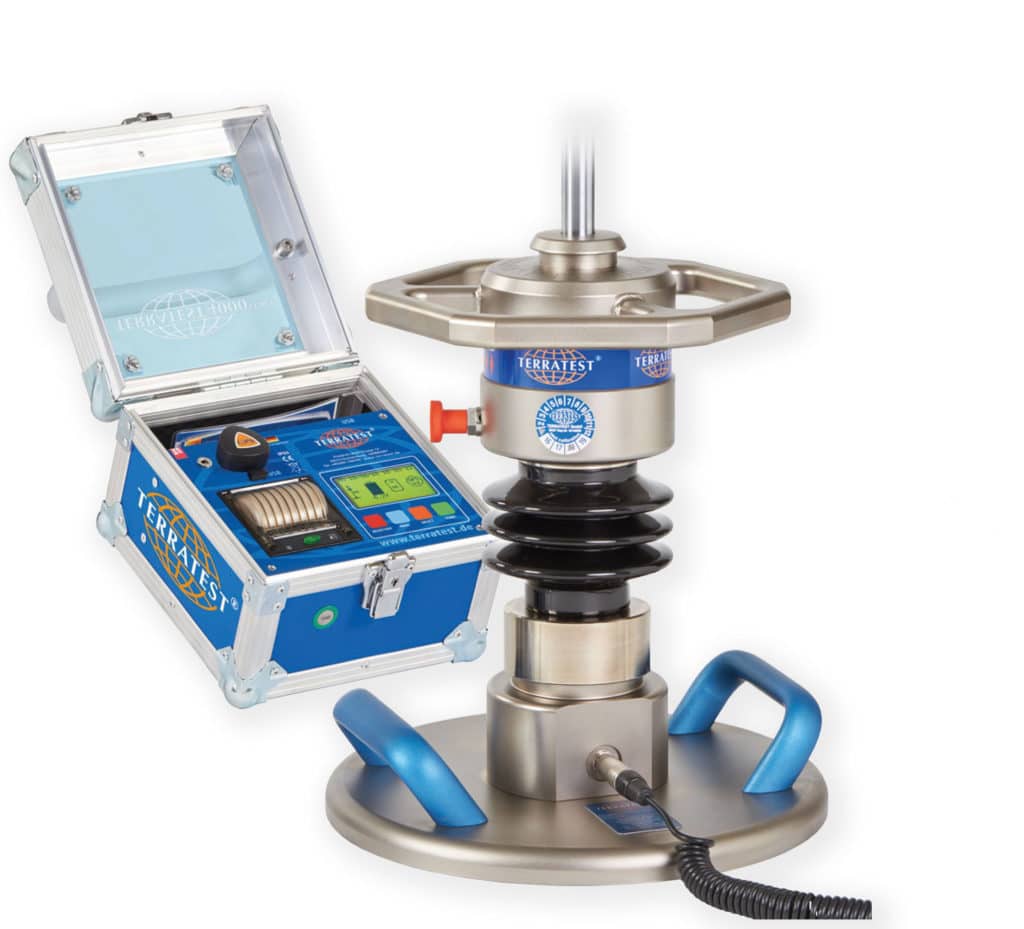

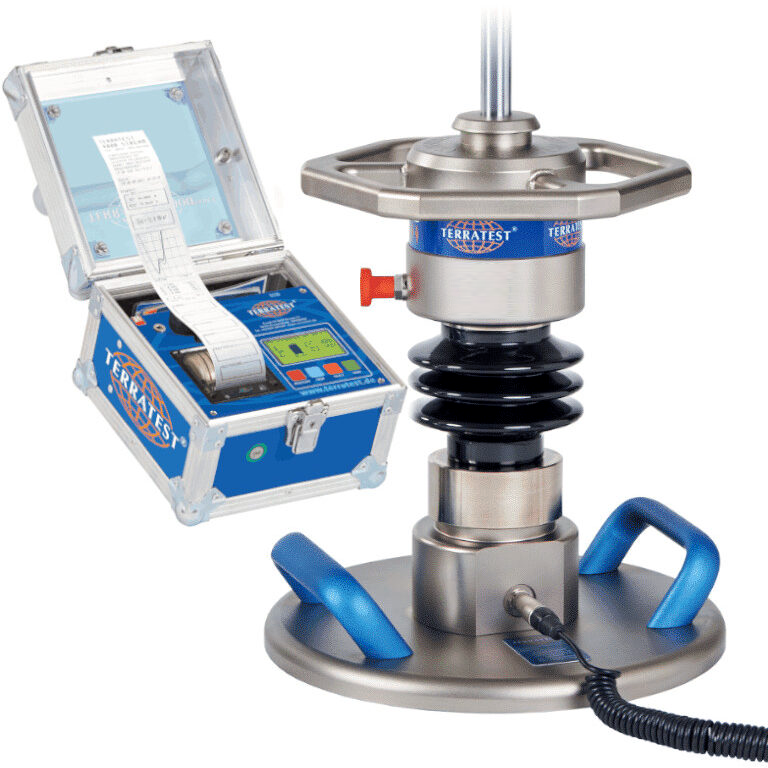

Ein Leichtes Fallgewichtsgerät TERRATEST 7000 STREAM mit Vollausstattung wie Drucker, Sprachassistent, KI-Schulung, GPS-System, WLan und Handy-APP kaufen Sie nur bei TERRATEST® mit Best-Preis-Garantie. Und das zum unschlagbaren Fabrikpreis von 2.499 €. TERRATEST® bietet damit das preisgünstigste Gerät mit bester Ausstattung an und erstattet sogar den Differenzbetrag zurück, sollte man ein Leichtes Fallgewichtsgerät mit einer vergleichbaren Ausstattung zu einem günstigeren Preis kaufen können.
Ein Leichtes Fallgewichtsgerät mit ROBUSTA Elektronikbox ist das weltweit meist verkaufte Fallgewichtsgerät der letzten fünf Jahre und das einzige mit Sprachassistent, Handy-APP und TÜV-GS-Zertifikat. TERRATEST® entwickelt, produziert und vertreibt seit 2008 Leichte Fallgewichtsgeräte und hat als Weltmarktführer inzwischen über 16.000 Fallgewichtsgeräte in über 110 Länder geliefert. Ein Leichtes Fallgewichtsgerät bei TERRATEST® kaufen heißt zum unschlagbaren Preis-Leistungs-Verhältnis kaufen.
Unser Leichtes Fallgewichtsgerät entspricht selbstverständlich den Prüfvorschriften in Deutschland, Österreich und der Schweiz.
Als weltweit führender Hersteller von Leichten Fallgewichtsgeräten steht TERRATEST® für präzise Messtechnik, robuste Bauweise und einfachste Bedienung auf Baustellen weltweit.

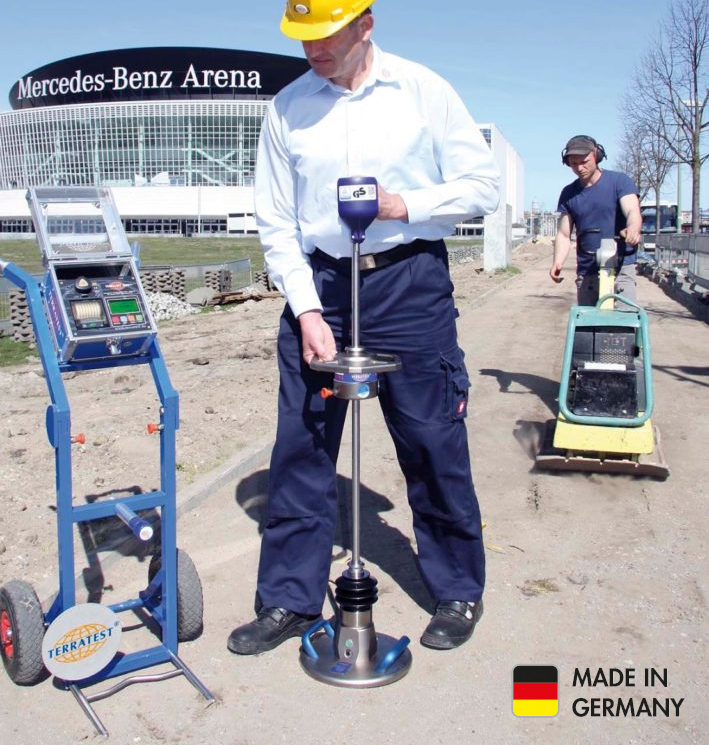

Leichtes Fallgewichtsgerät: Die Wasserwaage im modernen Tief- und Straßenbau
Ein Leichtes Fallgewichtsgerät ist das ideale Messinstrument für die Kontrolle der Tragfähigkeit im Erd-, Straßen- und Tiefbau, sowie im Garten- und Landschaftsbau. Es ermöglicht eine schnelle, objektive und normgerechte Beurteilung der Verdichtungsqualität direkt auf der Baustelle – noch während der laufenden Bauarbeiten. Durch regelmäßige Messungen erkennen Sie sofort, ob die geforderte Tragfähigkeit und Bodenverdichtung erreicht wurde oder ob eine Nachverdichtung erforderlich ist. So vermeiden Sie Setzungsschäden, kostspielige Nacharbeiten und spätere Gewährleistungsfälle bereits während der Bauausführung.
Ein weiterer Vorteil: Mit einem Leichten Fallgewichtsgerät können Messungen flächendeckend über die gesamte Baustelle durchgeführt werden. Dadurch erhalten Sie ein deutlich aussagekräftigeres Bild der Verdichtungsqualität als durch einzelne Stichproben mit dem statischen Lastplattendruckgerät.
Auch in schwer zugänglichen Bereichen wie Leitungsgräben, schmalen Trassen, Rohrleitungsgräben oder Hinterfüllungen liefert das Leichte Fallgewichtsgerät zuverlässige Messergebnisse – genau dort, wo klassische Prüfverfahren häufig nur eingeschränkt eingesetzt werden können.
Da die Messungen unmittelbar während der Verdichtungsarbeiten erfolgen, können Entscheidungen sofort getroffen werden. Das spart Zeit, reduziert Maschinen- und Materialkosten und sorgt für einen reibungslosen Bauablauf ohne unnötige Wartezeiten.
Fazit
Ein Leichtes Fallgewichtsgerät ist die „Wasserwaage“ des modernen Erd-, Straßen- und Tiefbaus. Innerhalb weniger Minuten liefert es belastbare Aussagen über die aktuelle Tragfähigkeit, die erreichte Verdichtungsqualität und die weitere Verdichtbarkeit des Bodens. Damit gehört es heute zu den wichtigsten Werkzeugen der Qualitätssicherung auf jeder modernen Baustelle.

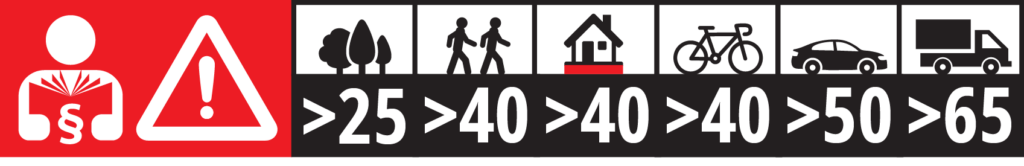

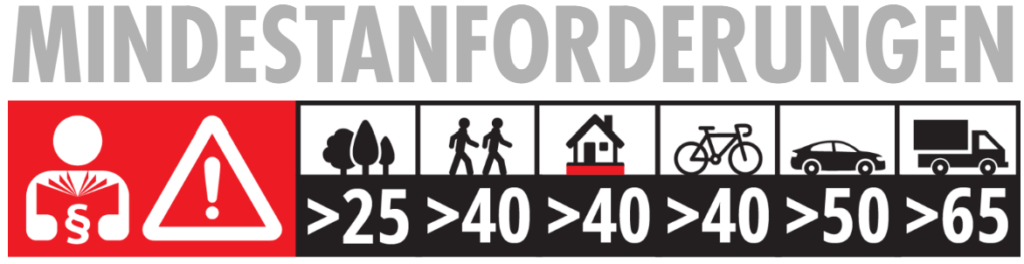

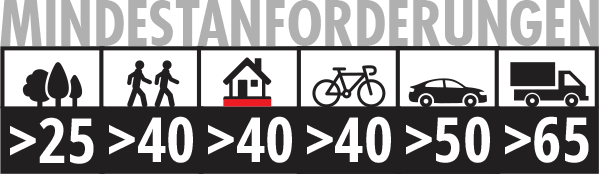

Leichtes Fallgewichtsgerät: Welche Mindestanforderungen gelten für die Bodenverdichtung?
Mit einem Leichten Fallgewichtsgerät messen Sie die Tragfähigkeit und Verdichtungsqualität des Bodens schnell, zuverlässig und normgerecht nach TP BF-StB Teil B 8.3 und können so die Verdichtungsqualität des Bodens sofort auf der Baustelle beurteilen. Das Leichte Fallgewichtsgerät eignet sich ideal für den dynamischen Plattendruckversuch im Erdbau, Tief- und Straßenbau sowie im Leitungsbau.
Die erforderlichen Mindestanforderungen an die Tragfähigkeit hängen davon ab, welche Bauwerke später auf dem geprüften Untergrund errichtet werden. In der Regel werden Mindestanforderungen in den Ausschreibungsunterlagen angegeben. Ist dies nicht der Fall können sich ausführende Bauunternehmen auf die Angaben der ZTV E (Zusätzliche Technische Vertragsbedingungen für Erdbau) bzw. ZTV A (Zusätzliche Technische Vertragsbedingungen für Aufgrabungen) berufen.
Dank dem integrierten Sprachassistenten und der Ki-Schulung ist die Bedienung des Leichten Fallgewichtsgerätes besonders einfach und auch ohne Vorkenntnisse möglich. Der Anwender wird Schritt für Schritt durch den Messvorgang geführt – sicher, effizient und fehlerfrei. Der Ki-Schulungsmodus führt auf Wunsch eine detaillierte Schulung des Anwenders durch und gibt darüber hinaus wertvolle praktische Tipps im Umgang mit dem Fallgewichtsgerät.
Innerhalb von nur zwei Minuten liefert das Leichte Fallgewichtsgerät das Messergebnis in MPa. Auf Wunsch kann das Ergebnis sofort auf der Baustelle ausgedruckt und dokumentiert werden. Bauleiter, Ingenieure und Prüfer erhalten damit eine transparente und rechtssichere Dokumentation der Tragfähigkeit des Bodens und können so die Verdichtungsqualität sofort beurteilen.
Anhand der auf dem Fallgewichtsgerät integrierten TERRATEST® Referenztabelle zeigt unmittelbar, ob die gemessene Tragfähigkeit den Mindestanforderungen des jeweiligen Bauprojektes entspricht. So können Bauleiter und Prüfpersonal direkt vor Ort entscheiden, ob beispielsweise Straßenunterbauten, Bodenplatten, Pflasterflächen oder Leitungsgräben ausreichend verdichtet sind.

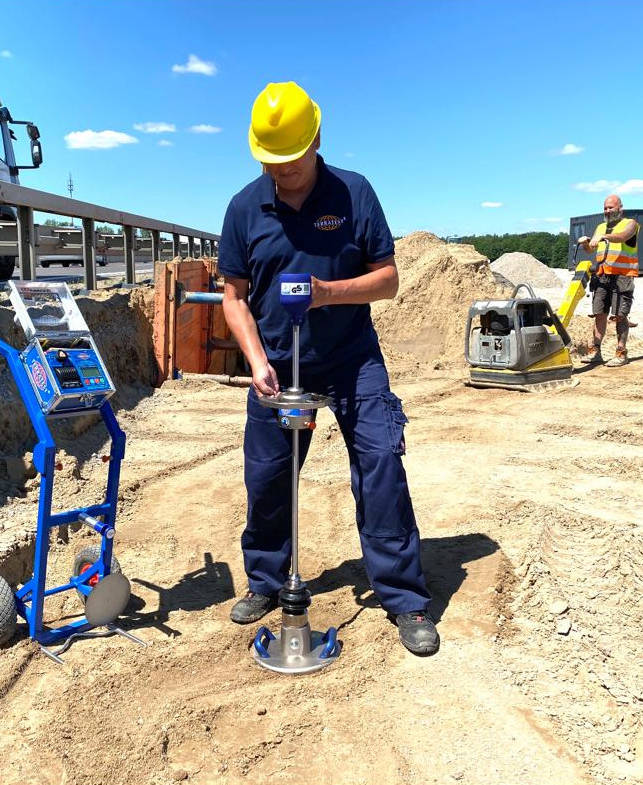

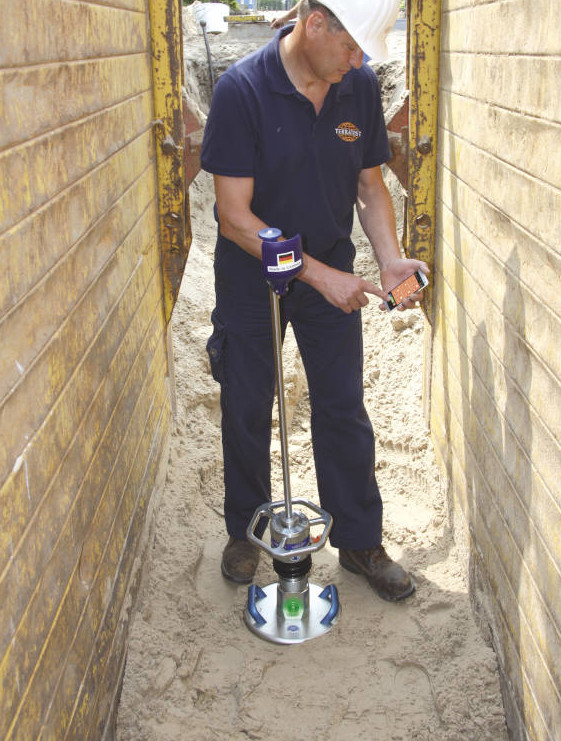

Leichtes Fallgewichtsgerät: anerkannt vom Güteschutz Kanalbau
Ein Leichtes Fallgewichtsgerät mit Bluetooth Verbindung eignet sich besonders für Messungen unter beengten Platzverhältnissen wie zum Beispiel im Kanalbau und wird daher auch vom Güteschutz Kanalbau empfohlen
Das Leichte Fallgewichtsgerät spielt seine Stärken insbesondere im Tief- und Kanalbau aus. Dank seiner kompakten Bauweise können normgerechte Tragfähigkeits- und Verdichtungsmessungen selbst unter beengten Platzverhältnissen, beispielsweise in Leitungsgräben oder schmalen Rohrgräben, schnell und zuverlässig durchgeführt werden.
Der Güteschutz Kanalbau sieht den Einsatz des Leichten Fallgewichtsgeräts in seinen Leitlinien für die Eigenüberwachung vor und empfiehlt für den Tief- und Kanalbau das kabellose Bluetooth®-Modell TERRATEST 8000 APP. Bei diesem System ist die komplette Messelektronik direkt im Lastkopf der Lastplatte integriert. Dadurch entfällt eine separate externe Messelektronik – sämtliche Messungen werden komfortabel über die kostenlose Smartphone-App gesteuert.
Im Zuge der fortschreitenden Digitalisierung auf Baustellen entscheiden sich immer mehr Bauunternehmen für das TERRATEST 8000 APP. Anstelle eines Papierausdrucks erstellt die App automatisch ein professionelles digitales Messprotokoll. Dieses kann direkt per E-Mail oder Messenger versendet werden und enthält neben den Messergebnissen auch ein Foto der Messstelle sowie eine Satellitenansicht des Prüfpunktes. Die kostenlose TERRATEST-App ist sowohl für iOS als auch für Android verfügbar und macht die Dokumentation der Messwerte schneller, einfacher und vollständig digital.
Warum ein Leichtes Fallgewichtsgerät
vom Weltmarktführer TERRATEST® kaufen?
Nie wieder auf teure Bodengutachter warten
Selber messen: Zeit und Geld sparenDigitale Baustelle: alle Messungen sofort auf´s Handy
Keine versteckten Kosten für Vorführung oder Schulung
Schulungsprogramm im Gerät erklärt Schritt für Schritt die Bedienung- Weltweit mehr als 15.000 Geräte im Einsatz
- Sprachassistent (Gerät spricht)
gesprochene Anweisungen gewährleisten einfaches Handling - Alle Geräte mit Vollausstattung
GPS-System, Drucker, Sprachassistent, WLAN für Handy-APP, Powerbattery EVERFULL, Handy-APP, PC-Software - Fabrikverkauf, direkt vom Hersteller
kein Preis Aufschlag über den Handel, keine teuren Vertreter - 2000 Messungen / 600 Ausdrucke mit vollem Akku

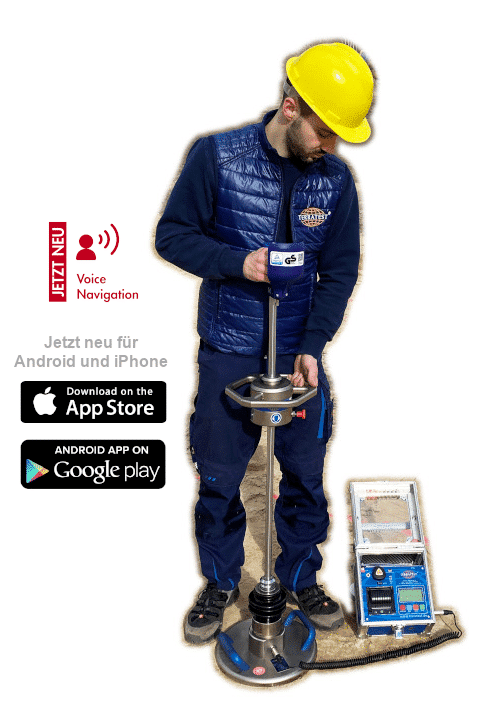

- Mit der App für Android und iOS
steuern Sie Ihr Leichtes Fallgewichtsgerät via Smartphone - MADE IN GERMANY
eigene Entwicklung, eigene Herstellung, eigener Direktvertrieb - 2 Jahre Garantie auf unser Leichtes Fallgewicht
Senden Sie uns gleich Ihre Preis Anfrage!

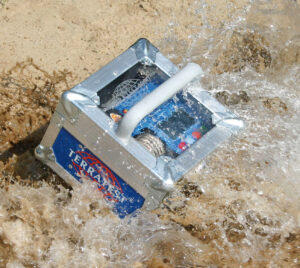

ROBUSTA® - wenn die Messelektronik genauso belastbar sein muss wie Deine Baustelle
Ein Leichtes Fallgewichtsgerät ist täglich extremen Bedingungen ausgesetzt: Feuchtigkeit, Staub, Sand, Temperaturschwankungen und Erschütterungen gehören auf der Baustelle zum Alltag. Genau dafür wurde die Messelektronik ROBUSTA® entwickelt.
Weiterlesen…

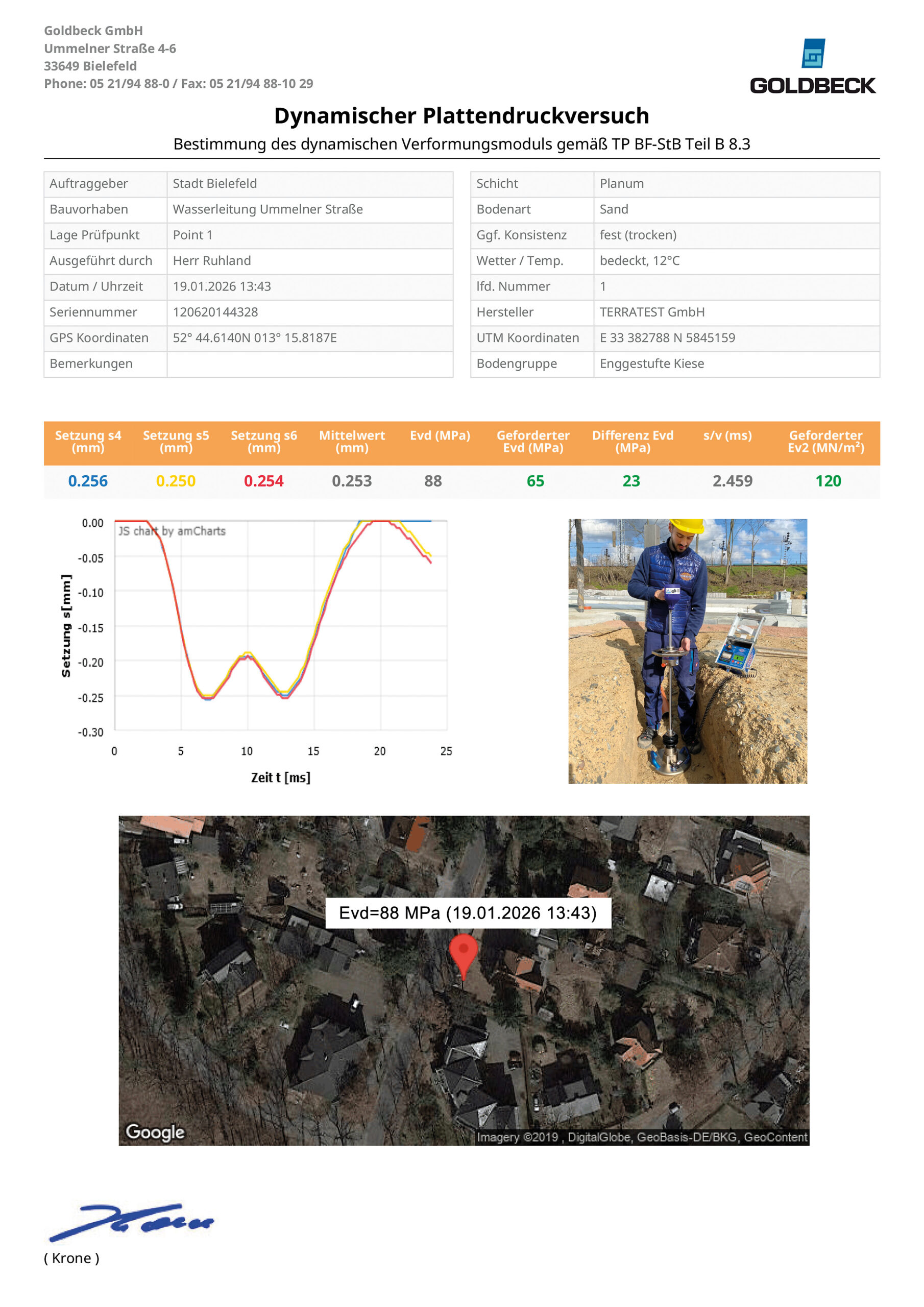

Professionelle Verdichtungsnachweise mit der TERRATEST®-Software. Alles ohne Prüflabor!
Die Auswertesoftware „TEOLO“ ist bereits im Preis des Leichten Fallgewichtsgerätes enthalten. Mit „TEOLO“ erstellen Sie professionelle Verdichtungsnachweise quasi auf Knopfdruck am PC! „TEOLO“ wertet die Messergebnisse selbstständig aus und erstellt Einzelprotokolle, eine statistische Auswertung sowie ein Satellitenfoto als Übersicht mit allen Messpunkten. Alles was Sie brauchen, um Verdichtungsnachweise bei Ihren Auftraggebern vorzulegen. Und das Alles ganz ohne Prüflabor.
Verdichtungsnachweis in schmalen Gräben
Geringe Verlegetiefen von 45 cm und Grabenbreiten von 15 cm beschleunigen den Glasfaserausbau erheblich. Dennoch verlangen Auftraggeber auch bei diesen engen Bauverhältnissen normgerechte Verdichtungsnachweise der Verfüllung. Für diesen Einsatz hat TERRATEST® das TRENCH-Gerät entwickelt. Mit einer speziellen Lastplatte von nur 100 mm Breite ermöglicht es zuverlässige und reproduzierbare Messungen selbst in den schmalsten Glasfasergräben. Weiterlesen…

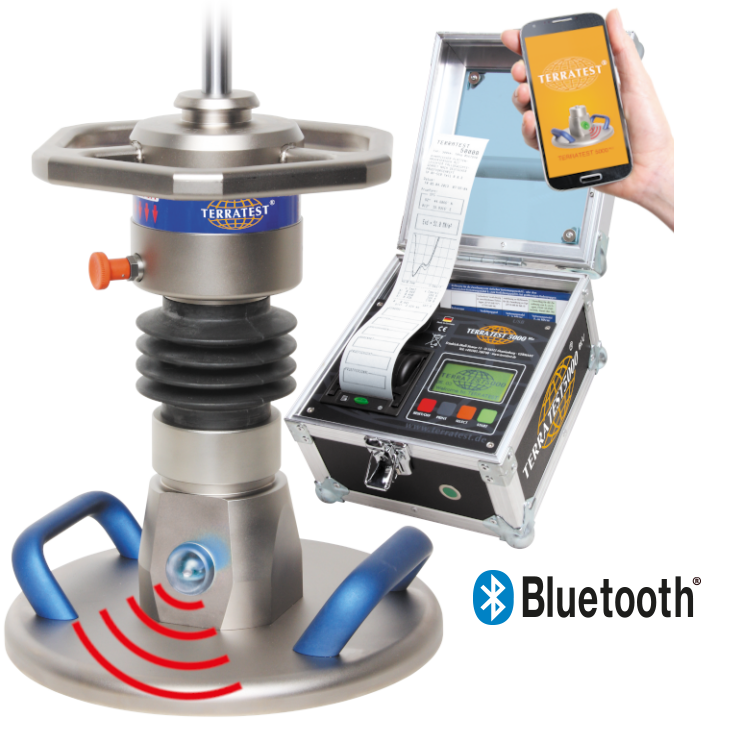

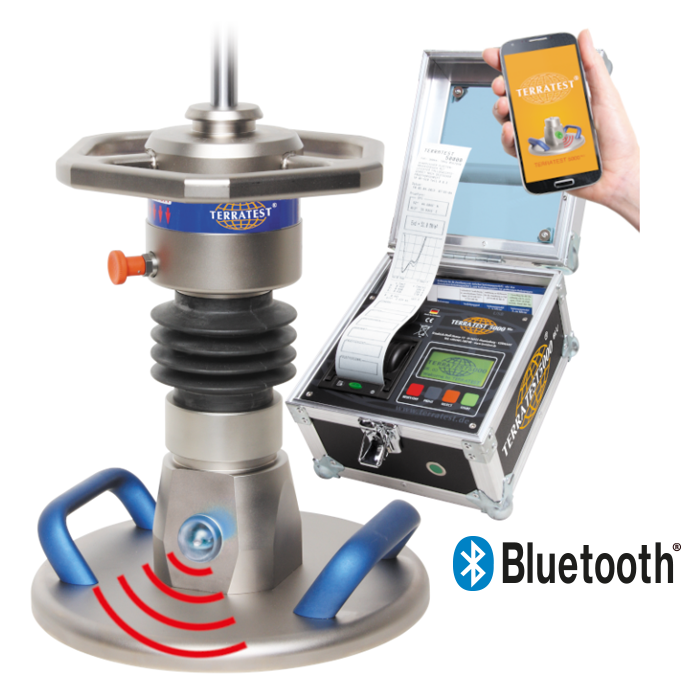

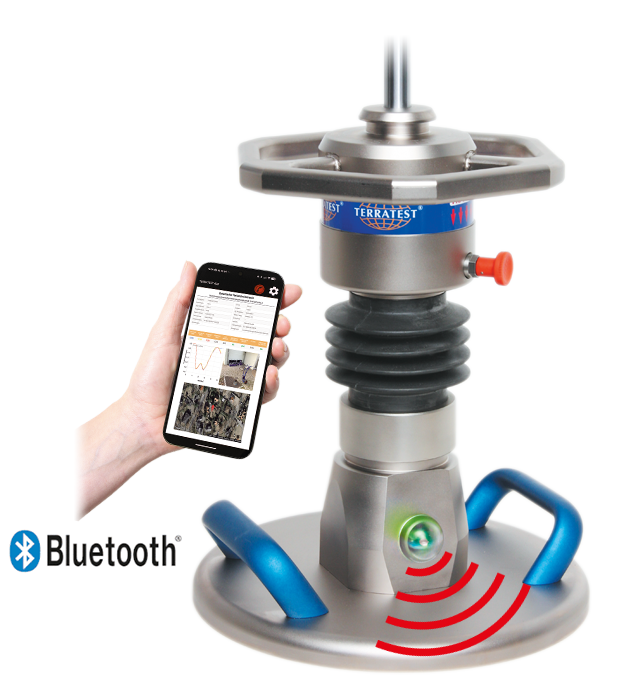

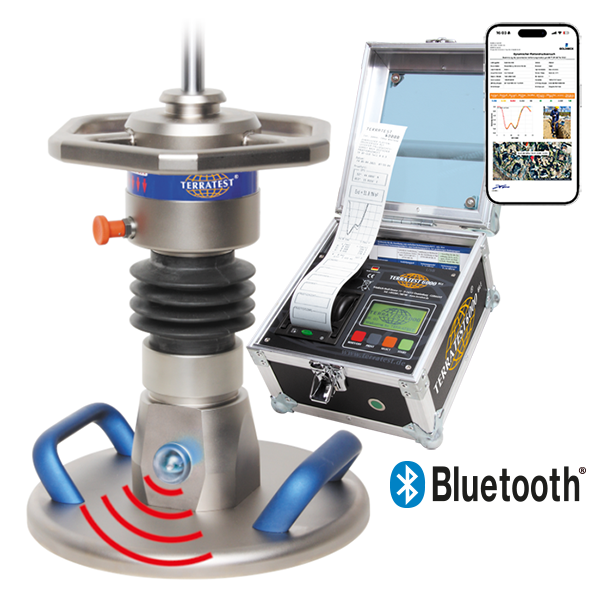

Leichtes Fallgewichtsgerät ohne Kabel:
Digitale Baustelle Messungen direkt aufs Handy

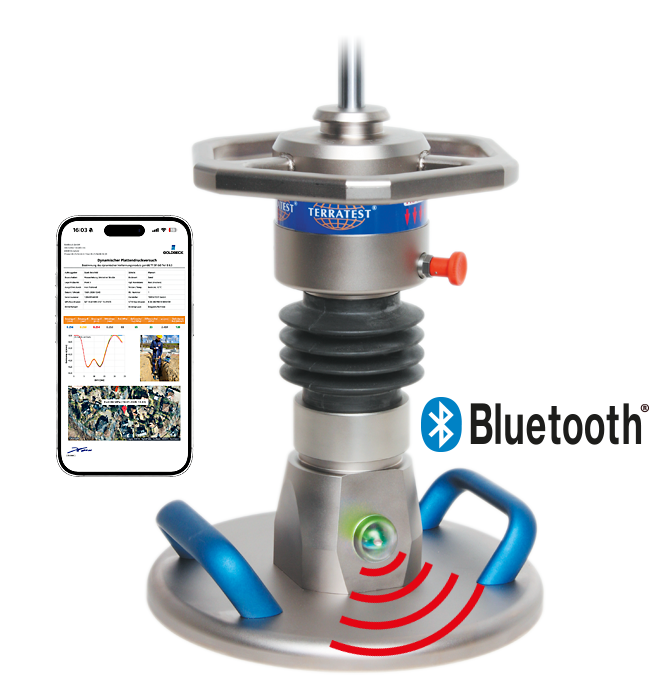

Unser Leichtes Fallgewichtsgerät mit Bluetooth® produzieren wir bereits seit 2013 in der dritten Generation – innovativ, ausgereift, praxisbewährt und speziell für den professionellen Außeneinsatz im Straßen-, Tief- und Kanalbau sowie im Leitungsbau entwickelt.
Das Leichte Fallgewichtsgerät ohne Kabel überträgt die Messdaten drahtlos per Bluetooth® direkt an die Messelektronik oder Dein Handy. Dadurch entfällt das Messkabel. Das Arbeiten wird schneller und komfortabler – insbesondere bei beengten Platzverhältnissen, etwa im Kanalbau, Rohrleitungsbau, in Gräben, bei Hinterfüllungen oder wenn man eine Vielzahl von Messungen in kürzester Zeit ausführen muss.
Ein Schwachstellenproblem vieler kabelgebundener Systeme ist die Verbindung des Messkabels mit der auf dem Boden liegenden Lastplatte. Bei herkömmlichen Leichten Fallgewichtsgeräten wird das Messkabel bei jeder Messung erneut in die Buchse gesteckt. Dabei entstehen mechanische Scherkräfte, die langfristig zu erhöhtem Verschleiß führen können. Unter rauen Baustellenbedingungen mit Staub, Feuchtigkeit und Schmutz ist eine Kabelverbindung anfällig. Aus diesem Grund raten wir grundsätzlich vom Kauf gebrauchter Leichter Fallgewichtsgeräte ab. TERRATEST® bietet generalüberholte gebrauchte Fallgewichtsgeräte an, senden Sie uns Ihre Anfrage.
Professionelle Anwender setzen deshalb immer öfter auf das Leichte Fallgewichtsgerät TERRATEST 8000 WIRELESS:
- Kabellose Bluetooth®-Übertragung
- Maximale Betriebssicherheit und Langlebigkeit
- Keine Verschleißprobleme durch Steckverbindung
- Optimale Lösung für mobile und enge Einsatzbereiche
- Digitale Datenerfassung und Dokumentation
Mit dem TERRATEST 8000 WIRELESS investieren Sie in ein zukunftssicheres Leichtes Fallgewichtsgerät für Verdichtungs- und Tragfähigkeitsmessungen direkt auf der Baustelle.

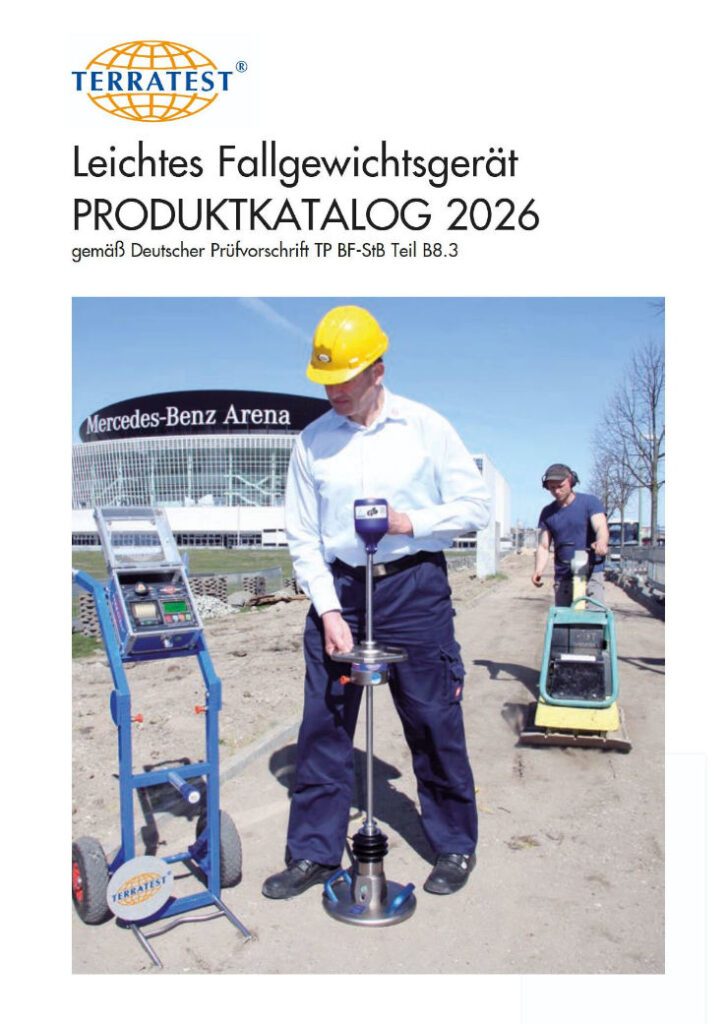

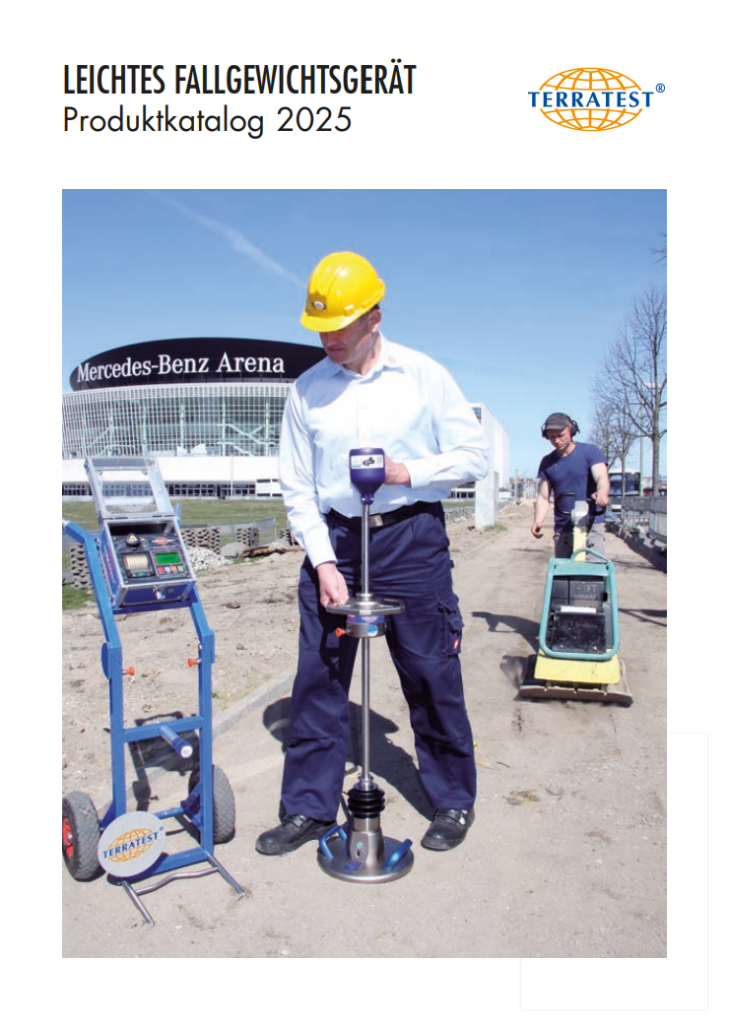

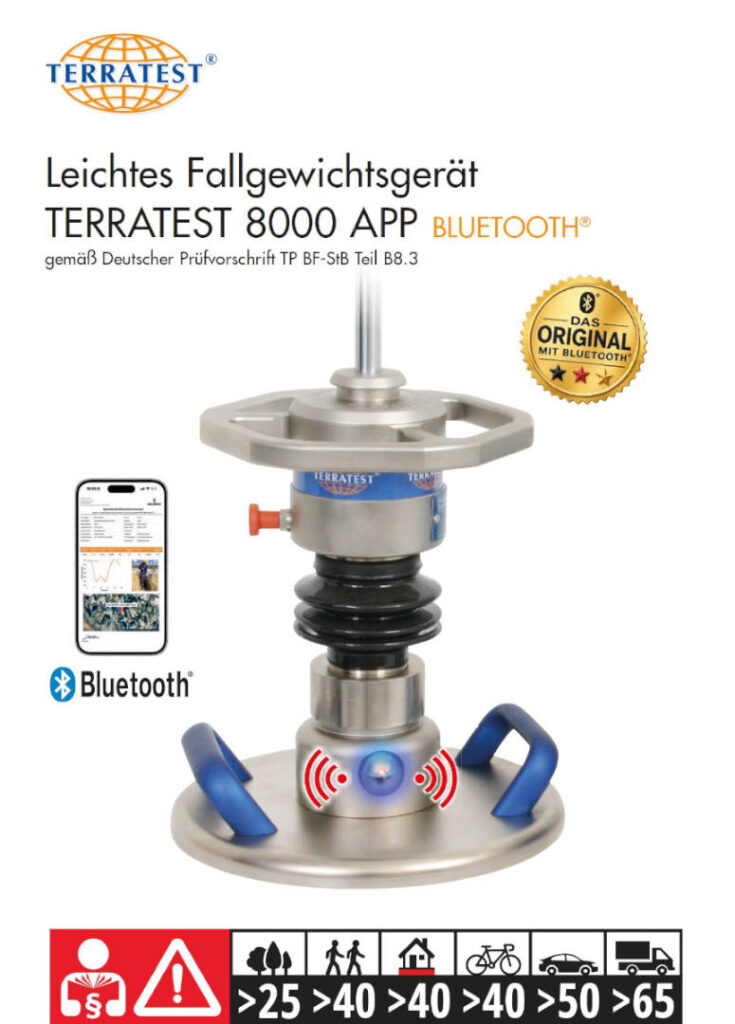

Leichtes Fallgewichtsgerät: Hier Preisliste + Broschüren downloaden
Was ist ein Leichtes Fallgewichtsgerät?
Ein Leichtes Fallgewichtsgerät ist ein mobiles Messgerät zur schnellen Prüfung der Tragfähigkeit und Verdichtungsqualität von Böden. Mit dem Gerät lässt sich der normgerechte Verdichtungsnachweis direkt auf der Baustelle innerhalb von weniger als zwei Minuten durchführen. Das Leichte Fallgewichtsgerät ist in Deutschland nach der Technischen Prüfvorschrift TP BF-StB Teil B 8.3 als offizielles Prüfverfahren anerkannt und wird weltweit im Erd-, Straßen-, Tief-, Kanal- und Gleisbau sowie im Garten- und Landschaftsbau eingesetzt. Es gibt eine weltweit gültige Prüfvorschrift ASTM E2835-11.
Die Messung erfolgt mit einer kreisförmigen Lastplatte mit einem Durchmesser von 300 mm, die auf den zu prüfenden Untergrund gelegt wird. Anschließend werden sechs definierte Belastungsstöße mit einem 10-kg-Fallgewicht aus einer Fallhöhe von etwa 72 cm auf die Lastplatte ausgeführt. Die ersten drei Stöße dienen der Vorbelastung des Bodens, die folgenden drei Stöße werden für die eigentliche Messung ausgewertet.
Ein in der Lastplatte integrierter Beschleunigungssensor erfasst die Setzung beziehungsweise Eindringtiefe der Lastplatte bei jedem Stoß. Aus den gemessenen Werten berechnet das Leichte Fallgewichtsgerät automatisch den dynamischen Verformungsmodul EVd in MPa. Dieser Kennwert zeigt unmittelbar, ob die geforderte Tragfähigkeit und Bodenverdichtung erreicht wurde oder ob weitere Verdichtungsarbeiten erforderlich sind.
Das Leichte Fallgewichtsgerät zeichnet sich durch seine einfache Bedienung aus. Moderne Geräte verfügen über einen Sprachassistenten (sprachgeführte Benutzerführung), einen KI-gestützten Schulungsmodus automatische Plausibilitätskontrollen sowie eine sofortige Anzeige der Messergebnisse. Spezielle Fachkenntnisse oder eine gesonderte Befähigungsprüfung sind für die Durchführung der Messung nicht erforderlich. Dadurch können Bauunternehmen den Verdichtungsnachweis jederzeit selbst durchführen und sind nicht auf externe Prüflabore oder Bodengutachter angewiesen.
Kann jeder ein Leichtes Fallgewichtsgerät bedienen?
Ein Leichtes Fallgewichtsgerät ermöglicht den normgerechten Verdichtungsnachweis des Bodens innerhalb von weniger als zwei Minuten – auch ohne umfangreiche Vorkenntnisse. Das Messgerät eignet sich sowohl für Bauunternehmen, Tiefbauer und Straßenbauer. Vorkenntnisse über die dynamische Tragfähigkeitsprüfung oder ein Befähigungsnachweis ist nicht erforderlich, um die Messungen ausführen zu können.
Die Bedienung erfolgt Schritt für Schritt mit Unterstützung des integrierten Sprachassistenten (Voice-Navigation). Der Anwender erhält während der gesamten Messung gesprochene Anweisungen und wird sicher durch den kompletten Messablauf geführt. Dadurch werden Bedienfehler reduziert und die Einarbeitungszeit auf ein Minimum verkürzt.
TERRATEST® ist weltweit der einzige Hersteller eines Leichten Fallgewichtsgerätes mit integriertem Sprachassistenten und KI-gestütztem Schulungsmodus. Ergänzend überwacht eine automatische Plausibilitätskontrolle jede Messung und erkennt unplausible oder fehlerhafte Messwerte bereits während der Prüfung. Das erhöht die Zuverlässigkeit der Messergebnisse und unterstützt eine gleichbleibend hohe Qualität der Verdichtungsnachweise.
Nach Abschluss der Messung steht der Verdichtungsnachweis sofort zur Verfügung und kann direkt auf der Baustelle ausgedruckt oder als PDF-File versendet werden. Das Messprotokoll enthält unter anderem Datum, Uhrzeit, die gemessene Setzungskurve sowie den Evd-Wert in MPa. Dadurch kann direkt auf der Baustelle überprüft werden, ob die geforderte Tragfähigkeit und Bodenverdichtung entsprechend den technischen Regelwerken oder den Vorgaben der Ausschreibung erreicht wurden. Da die Messergebnisse unmittelbar vorliegen, entfallen Wartezeiten auf externe Prüflabore oder Bodengutachter. Eventuell notwendige Nachverdichtungen können sofort durchgeführt werden, bevor die nächste Schicht eingebaut wird. Das reduziert Nacharbeiten, vermeidet spätere Setzungsschäden und spart Zeit sowie Kosten im Bauablauf.
Mit einem Gerätepreis von 2.499 € ist das TERRATEST® Leichte Fallgewichtsgerät die wirtschaftlichste Lösung für den professionellen Verdichtungsnachweis im Erd-, Straßen-, Tief- und Kanalbau.
Leichtes Fallgewicht: Funktionsweise
Ein Leichtes Fallgewicht ist das ideale Messgerät für Bauunternehmen, um die Verdichtungsqualität des Bodens vor Ort auf der Baustelle im Handumdrehen zu ermitteln. Es wird im Erd-, Tief-, Strassen- , Kanal- und Rohrleitungsbau, beim Verlegen von Strom-, Glasfaser- und Breitbandkabeln, im Garten- und Landschaftsbau, im Sportplatzbau sowie im Gleisbau eingesetzt. Für höhere Verdichtungsgrade grösser als 120 MN/m² EV2, wie sie zum Beispiel beim Einbau von Schottertragschichten nachgewiesen werden müssen, produziert TERRATEST das Mittelschwere Fallgewichtsgerät mit zweifacher Stoßkraft. Innerhalb von nur zwei Minuten können auch ungeübte Anwender mit dem handlichen Messgerät die Qualität der Bodenverdichtung testen, ausdrucken und archivieren. Ein Leichtes Fallgewicht von TERRATEST® verfügt immer über eine Voice-Navigation, einen Drucker sowie über ein GPS-System. Die Voice Navigation führt den Anwender mittels Ansagen durch den Messmodus, so dass unser Leichtes Fallgewichtsgerät im wahrsten Sinne des Wortes kinderleicht bedient werden kann.

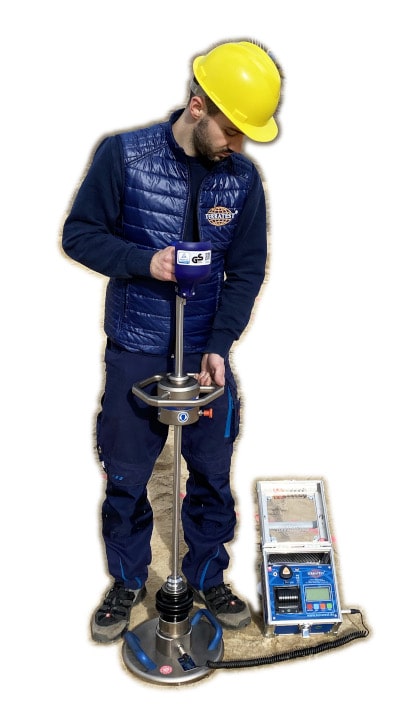

Wie funktioniert die Messung mit dem Leichten Fallgewichtsgerät?
Mit einem Leichten Fallgewicht lässt sich die Tragfähigkeit und Bodenverdichtung innerhalb weniger Minuten überprüfen. Der dynamische Lastplattendruckversuch mit dem Leichten Fallgewichtsgerät ist genormt, einfach durchzuführen und liefert sofort aussagekräftige Ergebnisse zum EVd-Wert sowie zur Verdichtungsqualität des Bodens. Der Sprachassistent unterstützt den Anwender bei der Versuchsdurchführung, so dass Anwender den Verdichtungsnachweis sicher und reproduzierbar durchführen können – ganz ohne externe Prüflabore oder umfangreiche Schulungen.
Für die Messung wird zunächst die Lastplatte mit dem integrierten Sensor auf die zu prüfende Bodenoberfläche gelegt. Anschließend wird sie mit der Messelektronik verbunden und die Belastungsvorrichtung mit dem Fallgewicht auf der Lastplatte positioniert. Nach dem Einschalten des Messgeräts beginnt der eigentliche Messvorgang. Zunächst werden drei Vorbelastungsstöße und anschließend drei Messstöße durchgeführt. Während der gesamten Messung führt die integrierte Voice-Navigation den Anwender Schritt für Schritt durch den kompletten Ablauf. Dadurch können auch ungeübte Mitarbeiter den Verdichtungsnachweis sicher, reproduzierbar und normgerecht durchführen.
Nach jedem Stoß zeigt das Display der Messelektronik die gemessene Setzung in Millimetern sowie die zugehörige Setzungskurve an. Nach Abschluss des dritten Messstoßes berechnet das Gerät automatisch alle relevanten Messwerte. Hierzu gehören insbesondere das dynamische Verformungsmodul EVd in MPa sowie das Weg-Geschwindigkeits-Verhältnis (s/v-Wert). Die Messergebnisse stehen sofort zur Verfügung und können direkt dokumentiert oder ausgedruckt werden.
Mit einem Leichten Fallgewicht führen Sie den Verdichtungsnachweis jederzeit selbst durch – unabhängig von externen Prüflaboren oder Bodengutachtern. Dadurch vermeiden Sie Wartezeiten auf Messergebnisse, beschleunigen Ihre Bauabläufe und reduzieren die Kosten der Qualitätssicherung erheblich. Je nach Anzahl der durchgeführten Messungen amortisiert sich die Investition in ein Leichtes Fallgewichtsgerät häufig bereits nach wenigen Monaten.
- Lastplatte auf den Boden legen.
- Messelektronik verbinden und einschalten.
- Belastungsvorrichtung aufsetzen.
- Drei Vorbelastungsstöße durchführen.
- Drei Messstöße ausführen.
- EVd-Wert und Setzungskurve automatisch auswerten.
- Verdichtungsnachweis speichern, als pdf-Protokoll versenden oder ausdrucken.
Welche Ausstattung sollte ein Leichtes Fallgewichtsgerät haben?
Wer ein Leichtes Fallgewichtsgerät kaufen möchte, sollte nicht nur auf den Preis achten. Entscheidend sind die Ausstattungsmerkmale, denn sie bestimmen, wie schnell, komfortabel und fehlerfrei der Verdichtungsnachweis auf der Baustelle durchgeführt werden kann. Moderne Geräte sparen Zeit, reduzieren Bedienfehler und erleichtern die spätere Dokumentation der Messergebnisse.
TERRATEST® liefert jedes Leichte Fallgewichtsgerät grundsätzlich mit Vollausstattung aus. Dadurch erhält jeder Anwender sämtliche Funktionen ohne kostenpflichtige Zusatzoptionen.
Wichtige Ausstattungsmerkmale eines Leichten Fallgewichtsgerätes
- Voice-Navigation mit integriertem Sprachassistenten führt Schritt für Schritt durch die gesamte Messung.
- KI-gestützter Schulungsmodus unterstützt neue Anwender und reduziert Bedienfehler.
- GPS-System dokumentiert automatisch den Standort jeder Messung.
- Integrierter Thermodrucker erstellt den Verdichtungsnachweis direkt auf der Baustelle.
- WLAN-Schnittstelle zur drahtlosen Übertragung aller Messdaten auf die Smartphone-App.
- USB-C-Lademanagement für kurze Ladezeiten und einfaches Laden.
- EVERfull-Powerakku für bis zu 2.000 Messungen oder rund 600 Ausdrucke pro Akkuladung.
- Großes Grafikdisplay zur Darstellung der Setzungskurve und aller Messwerte in Echtzeit.
- PC-Software TEOLO zur professionellen Auswertung und Archivierung der Messergebnisse.
Messdaten direkt auf das Smartphone übertragen
Alle Messungen können unmittelbar nach dem Verdichtungsnachweis per WLAN auf das Smartphone übertragen werden. Die kostenlose App erstellt automatisch ein professionelles PDF-Messprotokoll, das direkt von der Baustelle an Auftraggeber, Bauleitung oder Prüfingenieur versendet werden kann. Dadurch entfällt die nachträgliche Datenerfassung im Büro und die Dokumentation steht nahezu in Echtzeit zur Verfügung.
Professionelle Verdichtungsnachweise mit der TEOLO-Software
Mit der TEOLO-Software lassen sich sämtliche Messungen eines Leichten Fallgewichtsgerätes übersichtlich dokumentieren und professionell präsentieren. Neben einzelnen Messprotokollen erstellt die Software auch statistische Auswertungen sowie eine Kartenübersicht aller Messpunkte auf Basis von Google Maps®. Dadurch können Verdichtungsnachweise vollständig archiviert, ausgewertet und jederzeit nachvollzogen werden.
Fazit
Ein modernes Leichtes Fallgewichtsgerät sollte deutlich mehr bieten als nur die reine Messfunktion. Funktionen wie Voice-Navigation, KI-Schulungsmodus, GPS, WLAN, Smartphone-App, USB-C, integrierter Drucker und eine leistungsfähige PC-Software erleichtern den Arbeitsalltag erheblich. Sie sorgen für schnellere Messungen, weniger Bedienfehler und eine professionelle Dokumentation aller Verdichtungsnachweise direkt auf der Baustelle.
Leichtes Fallgewichtsgerät gebraucht kaufen – worauf sollten Sie achten?
Ein Leichtes Fallgewichtsgerät besitzt eine durchschnittliche Lebensdauer von rund 15 Jahren. Aufgrund dieser langen Nutzungsdauer werden regelmäßig auch gebrauchte Leichte Fallgewichtsgeräte angeboten. Wer ein Fallgewichtsgerät gebraucht kaufen möchte, sollte jedoch nicht nur auf den Preis achten, sondern vor allem auf die technische Zuverlässigkeit und eine gültige Kalibrierung.
Der wichtigste Punkt beim Kauf eines gebrauchten Leichten Fallgewichtsgerätes ist eine gültige Kalibrierung. Ohne einen aktuellen Kalibriernachweis können die Messergebnisse ungenau sein und unter Umständen nicht mehr den geltenden Normen entsprechen. Für den professionellen Einsatz im Erd-, Straßen-, Tief- oder Kanalbau ist dies ein entscheidendes Kriterium.
Aus diesem Grund empfiehlt es sich, ein Leichtes Fallgewichtsgerät gebraucht direkt beim Hersteller zu erwerben. Nur der Hersteller kann die vollständige Funktionsprüfung, eine fachgerechte Generalüberholung, eine normgerechte Kalibrierung sowie eine Garantie auf das Gebrauchtgerät gewährleisten.
TERRATEST® bietet regelmäßig junge Vorführgeräte sowie generalüberholte gebrauchte Leichte Fallgewichtsgeräte zu attraktiven Konditionen an. Jedes Gerät wird vor der Auslieferung vollständig geprüft, frisch kalibriert und mit einer 1-jährigen TERRATEST®-Garantie ausgeliefert. Je nach Baujahr und Ausstattung lässt sich so ein hochwertiges Messgerät zu einem deutlich günstigeren Preis als ein Neugerät erwerben.
Beim Kauf eines gebrauchten Fallgewichtsgerätes sollten Sie außerdem auf folgende Punkte achten:
- Gültige Kalibrierung mit aktuellem Kalibrierzertifikat
- Baujahr des Gerätes
- Anzahl der bereits durchgeführten Messungen
- Vollständigkeit des Zubehörs
- Garantie und Service durch den Hersteller
Hochwertige Leichte Fallgewichtsgeräte verfügen über einen integrierten Messzähler, über den sich die Anzahl der bisher durchgeführten Messungen jederzeit auslesen lässt. Dadurch erhalten Sie einen guten Eindruck über die tatsächliche Beanspruchung des Gerätes.
Unser Tipp: Achten Sie beim Kauf eines gebrauchten Leichten Fallgewichtsgerätes weniger auf kleine optische Gebrauchsspuren als vielmehr auf den technischen Zustand, die Messgenauigkeit und eine gültige Kalibrierung. Ein professionell generalüberholtes Gerät vom Hersteller ist häufig die wirtschaftlichste und zugleich sicherste Lösung.
Wo kann man ein Leichtes Fallgewicht mieten?
Sie möchten ein Leichtes Fallgewichtsgerät mieten? Dann sind Sie bei TERRATEST® genau richtig. Als Hersteller bieten wir Ihnen attraktive Mietkonditionen sowie Langzeitpakete für die Miete unserer Leichten Fallgewichtsgeräte. So können Sie Auftragsspitzen im Tief-, Straßen- und Kanalbau kurzfristig abdecken, ohne sofort in ein eigenes Messgerät investieren zu müssen.
Wenn Sie ein Fallgewichtsgerät mieten, arbeiten Sie jederzeit mit einem modernen, regelmäßig gewarteten und kalibrierten Gerät. Das Mietgerät wird komplett einsatzbereit in der robusten Transportbox MILANO geliefert. Da das Gerät mit einem Ki-gesteuerten Schulungsmodus ausgestattet ist, können Sie Ihr Leichtes Fallgewichtsgerät bereits wenige Minuten nach Erhalt auf der Baustelle einsetzen.
Für die Langzeitmiete bieten wir unsere attraktiven Mietpakete über 6, 12 oder 24 Monate. Die Preise gliedern sich wie folgt:
6 Monate = 349 Euro pro Monat (11,60 Euro/Tag)
12 Monate = 249 Euro pro Monat (8,20 Euro/Tag)
24 Monate = 149 Euro pro Monat (4,96 Euro/Tag)
Senden Sie uns gleich hier Ihre Mietanfrage!
Die Miete für Ihr Leichtes Fallgewicht beinhaltet auch Verbrauchsmaterialien wie Papierrollen. Das Gerät wird einschließlich Zubehör in der Transportbox MILANO geliefert. Wenn wir Ihre Bestellung bis 10 Uhr erhalten, versenden wir Ihr Miet-Gerät noch am selben Tag. Bei Abholung Ihres Mietgerätes in Löwenberger Land erhalten Sie eine kostenlose Einweisung.
Technische Daten Leichtes Fallgewichtsgerät gemäß TP BF-StB Teil 8.3
| TERRATEST 7000 STREAM (KABEL) |
TERRATEST 8000 APP (BLUETOOTH) |
TERRATEST 8000 WIRELESS (BLUETOOTH) |
|
| Elektronische Setzungsmesseinrichtung Messcomputer "ROBUSTA" |
|||
| Leichtes Fallgewichtsgerät - Leichtes Fallgewicht (L x B x H) | 230 x 220 x 170 mm | 230 x 220 x 170 mm | |
| Gewicht "ROBUSTA"-Box, inkl. Messelektronik | 4 kg | 4 kg | |
| Setzungsmessbereich 0,1 bis 2,0 mm ± 0,02 mm | • | • | |
| Messbereich Evd < 225 MN/m² | • | • | |
| Temperaturbereich 0 bis 40 °C | • | • | |
| Extrem baustellentauglich, geprüfter Schutzfaktor IP43 gegen Staub und Wasser geschützt, TÜV zertifiziert |
• | • | |
| Verbindungskabel mit besonders baustellentauglicher Klinke-Steckverbindung |
• | ||
| Grafikdisplay monochrom, hinterleuchtet | 40 x 72 mm | 40 x 72 mm | |
| Schneller, leistungsfähiger 32bit-Prozessor | • | Handy | • |
| GPS-System, Präzision < 10 m | • | Handy | • |
| USB-Stick zur Datenspeicherung | • | • | |
| Thermodrucker | • | • | |
| WLAN für APP-Anbindung | • | • | |
| Bluetooth®-Empfänger, Bluetooth® Low Energie 4.1, Reichweite 10 m |
• | ||
| Voice-Command, gesprochene Menüführung, in 10 Sprachen wählbar |
• | Handy | • |
| Speicherkapazität intern in Messreihen | 2000 | Handy | 2000 |
| Panasonic Powerakku, 6,9 Volt, aufladbar via USB-C Kapazität: 2000 Messungen bzw. 600 Ausducke, Lebensdauer 5 Jahre/20°C |
• | Handy | • |
| Elektronische Setzungsmesseinrichtung Lastplatte KABELLOS (8000 APP / WIRELESS) |
|||
| Setzungsmessbereich 0,1 bis 2,0 mm ± 0,02 mm | • | • | |
| Messbereich Evd < 225 MN/m² | • | • | |
| Temperaturbereich 0 bis 40 °C | • | • | |
| Extrem baustellentauglich, geprüfter Schutzfaktor IP53 gegen Staub und Wasser geschützt, TÜV zertifiziert |
• | • | |
| Schneller, leistungsfähiger 32bit-Prozessor | • | • | |
| Bluetooth®-Sendeeinheit, Bluethoot® Low Energie 4.1, Reichweite 10 m |
• | • | |
| Lithium-Ionen-Akku, 9 V, aufladbar via USB-C, Kapazität 5000 Messungen, Lebensdauer 6-8 Jahre/20°C |
• | • | |
| LFG Mechanische Belastungsvorrichtung 10 kg Fallgewicht |
|||
| Stahl ST52, chemisch vernickelt | • | • | • |
| Gesamtgewicht 15 kg +/- 150 g | • | • | • |
| Masse des Fallgewichts 10 kg +/- 100 g | • | • | • |
| maximale Stoßkraft 7,07 kN +/- 70 N | • | • | • |
| Stoßdauer 17,0 ± 1,5 ms | • | • | • |
| Federelement 17 Tellerfedern | • | • | • |
| Lastplatte | |||
| Stahl ST52, chemisch vernickelt | • | • | • |
| Durchmesser 300 mm +/- 0,5 mm | • | • | • |
| Plattendicke 20 mm +/-0,2 mm | • | • | • |
| Gewicht 15 kg +/- 250 g | • | • | • |
| Präzisionsbeschleunigungssensor mittig montiert | • | • | • |
| 2 Tragegriffe, Aluminium | • | • | • |
| Lastkopf mit Bluetooth®-Sendeeinheit | • | • |
