Dynamische Lastplatte - Bodenverdichtung prüfen
Verdichtungstest mit dem dynamischen Lastplattendruckversuch
Dynamischer Lastplattendruckversuch: Setzen Sie auf eine dynamische Lastplatte, die durch praktische Features und innovative Technik auf ganzer Linie überzeugt. Als Experte für Lastplatten und Verdichtungstests möchten wir Sie im Folgenden rund um das Thema dynamischer Lastplattendruckversuch informieren.
Das in Deutschland meistverkaufte Leichte Fallgewicht mit Vollausstattung kostet nur 2.499 €
Heute bestellen – morgen messen.
Hier gleich im Shop bestellen.
Was ist ein dynamischer Lastplattendruckversuch?
Dynamischer Plattendruckversuch mit einem handlichen dynamischen Fallplattengerät (auch dynamischer Lastplattendruckversuch genannt) ist ein Verdichtungstest zur Schnellbestimmung der Tragfähigkeit von verdichteten Böden. Der dynamische Lastplattendruckversuch stellt eine besonders wirtschaftliche Lösung dar, die Bodenverdichtung zu prüfen und wird im Erdbau, Straßenbau und Leitungsbau durchgeführt, um die Verdichtungsqualität von eingebauten Schichten zu beurteilen. Dies ist sogar während der Einbauphase möglich. Der durch den Test ermittelte dynamische Elastizitätsmodul Evd (gemäß technische Prüfvorschriften für Boden und Fels im Straßenbau – TP BF-StB Teil B 8.3) wird in MPa angegeben.
3 Modelle, alle mit Vollausstattung – keine extra Kosten für Drucker, GPS, WLan
Kabel + Drucker + WLan + APP
– Kabelgerät mit Druckerbox
– Protokollausdrucke auf Papier
– WLan Übertragung der Messdaten an Handy APP
– PDF-Protokolle via Handy APP versenden
Geräteausstattung hier
Bluetooth + APP
– Bluetooth-Gerät ohne Druckerbox
– Bedienung nur per Handy
– Messdaten direkt auf’s Handy
– PDF-Protokolle per Email vom Handy verschicken
Geräteausstattung hier
Bluetooth + Drucker + WLan + APP
– Bluetooth-Gerät mit Druckerbox
– Protokollausdrucke auf Papier
– Bedienung auch per Handy
– Messdaten auf’s Handy oder an die Druckerbox
– PDF-Protokolle per Email vom Handy verschicken
Geräteausstattung hier
Welcher Typ bist Du?
Du willst einfach messen und auf der Baustelle drucken? ⇒ The EASY ONE
Du willst komplett digital mit dem Handy arbeiten? ⇒ The DIGI ONE
Du willst auf der Baustelle drucken UND digital unterwegs sein? ⇒ The ALL IN ONE

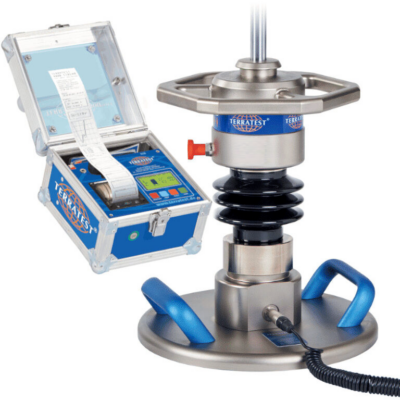

The EASY ONETERRATEST 7000 STREAM
Klassisch messen. Easy bedienen. Direkt drucken.
Für geringes bis mittleres Messaufkommen
Kinderleichter Messablauf mit externer Druckerbox
Ideal, wenn Baustellenausdrucke benötigt werden
Messwerte und Ergebnis direkt am Gerät ablesen
PDF-Protokolle über die Druckerbox möglich
Die einfache Lösung für den klassischen Baustelleneinsatz.
Empfohlen für:
– Glasfaserausbau
– Garten- und Landschaftsbau
– Erdbau
– Gleisbau
– Bauhöfe, Kommunen
– Abbruchunternehmen

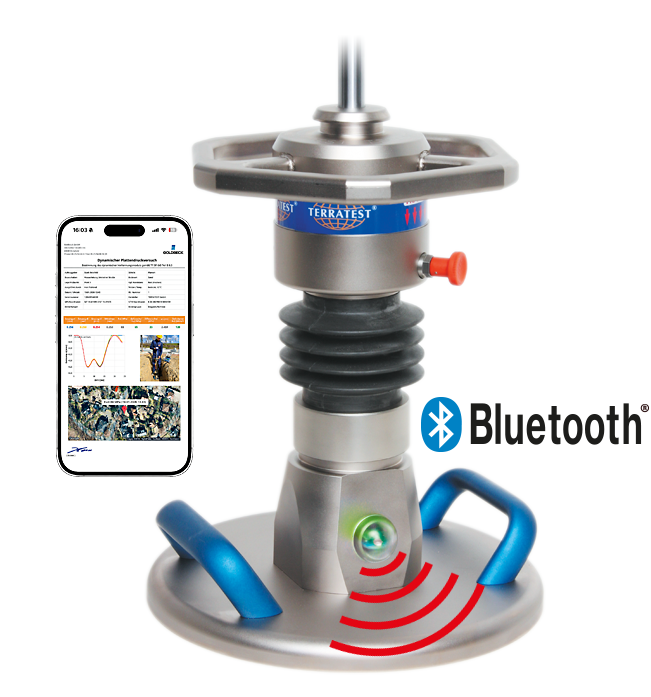

The DIGI ONETERRATEST 8000 APP
Mit dem Handy messen. Komplett digital arbeiten.
Für hohes bis sehr hohes Messaufkommen
Nur zwei Geräteteile: Lastplatte + Stange
Smartphone ersetzt die externe Druckerbox
Alle Messungen direkt auf´s Handy
Satellitenfoto der Messposition im Protokoll
Manuelles Baustellenfoto zusätzlich möglich
PDF-Messprotokolle in Echtzeit versenden
Keine Baustellenausdrucke erforderlich
Die digitale Lösung für maximale Effizienz und weniger Papierkram.
Empfohlen für:
– Straßenbau
– Prüflabore
– Baugrundgutachter

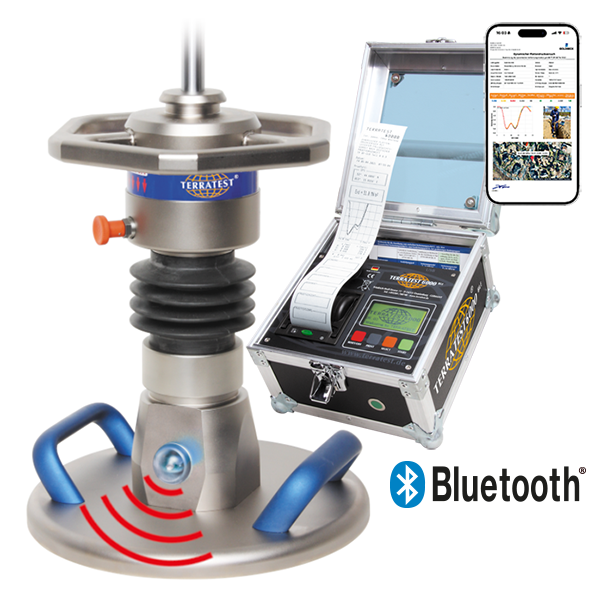

The ALL IN ONETERRATEST 8000 WIRELESS
Messen, drucken, digital arbeiten – alles möglich.
Für hohes bis sehr hohes Messaufkommen
Messung mit externer Druckerbox oder Handy
Baustellenausdrucke direkt vor Ort
Alle Messungen direkt auf´s Handy übertragbar
Satellitenfoto der Messposition im Protokoll
Manuelles Baustellenfoto zusätzlich möglich
PDF-Messprotokolle in Echtzeit versenden
Die Vollausstattung mit allen Bedien- und Dokumentationsmöglichkeiten.
Empfohlen für:
– Straßenbau
– Tief- und Kanalbau
– Güteschutz Kanalbau
– Rohrleitungsbau
Express-Service
Schnellster Service Deutschlands,
24-Stunden,
5 Kalibrierstände,
Abhol- & Bringservice, Leihgeräte
Gratis Schulung
Sprachassistent führt
Schritt für Schritt
durch die Messung.
KI-gestützte Schulung
auf Knopfdruck,
keine nervigen Verkäufer
EXPRESS-Lieferung
Heute bestellt,
morgen geliefert!
Schnellste Lieferung Deutschlands,
Lieferung in 24 h
Digitale Baustelle
Messungen auf´s Handy übertragen via Wlan & Bluetooth®.
Kein Papierkram mehr, 60% weniger Büroarbeit.
Vorteile dynamischer Lastplattendruckversuch
- Kein Warten auf externe Bodengutachter
Mit dem dynamischen Lastplattendruckversuch sind ausführende Firmen in der Lage, mit eigenem Personal schichtweise die korrekte Verdichtung des Bodens zu beurteilen. Werden die verschiedenen Einbauschichten erst am Ende der Erdbauarbeiten, z. B. mit einer Rammsondierung kontrolliert, so muss bei schlechter Verdichtungsqualität unterer Schichten mit erheblichen Kosten für den Ausbau des Bodens und dessen Neuverdichtung und Wiedereinbau gerechnet werden. - Dynamisches Fallplattengerät: Unkompliziertes Messen mit eigenen Mitarbeitern
Der dynamische Plattendruckversuch kann schnell und präzise von einer einzelnen Person innerhalb von zwei Minuten durchgeführt werden und benötigt kein Gegengewicht wie der statische Lastplattendruckversuch, der mindestens 30 Minuten Zeitaufwand verursacht und nur unter der Verwendung eines Gegengewichtes, wie z. B. LKW, Bagger oder Walze durchgeführt werden kann. Ein statischer Lastplattendruckversuch ist nur sehr bedingt an schwer zugänglichen Stellen wie z. B. Leitungsgräben durchführbar. Durch die komplizierte Versuchsdurchführung und die komplizierte Berechnungsmethode des Messergebnisses wird der statische Lastplattendruckversuch in der Regel nur von Prüflaboren ausgeführt. Dies bedingt nicht selten eine gewisse Wartezeit, in der das bauausführende Unternehmen die Bauarbeiten einstellen muss, bis das Prüflabor die Messergebnisse vorlegt. - Messungen auch an schwer zugänglichen Stellen
Der dynamische Plattendruckversuch mit dem dynamischen Fallplattengerät eignet sich besonders für Verdichtungstests an schwer zugänglichen Stellen wie Leitungsgräben, Schächten oder Hinterfüllungen. Außerdem können mit der Lastplatte bereits Messungen während der Verdichtungsarbeiten durchgeführt werden, so dass diese punktgenau und effektiv gesteuert werden.
Ein weiterer Vorteil besteht darin, dass das Baufeld mit Hilfe des dynamischen Plattendruckversuchs in kürzester Zeit flächendeckend und nicht nur punktweise auf eine homogene Verdichtungsqualität überprüft werden kann. Die Messergebnisse des dynamischen Plattendruckversuchs können sofort auf der Baustelle ausgewertet und ausgedruckt werden.
Eine dynamische Lastplatte von TERRATEST® vereint all diese Vorteile. Messen Sie überall, sogar an schwer zugänglichen Orten oder Hinterfüllungen.

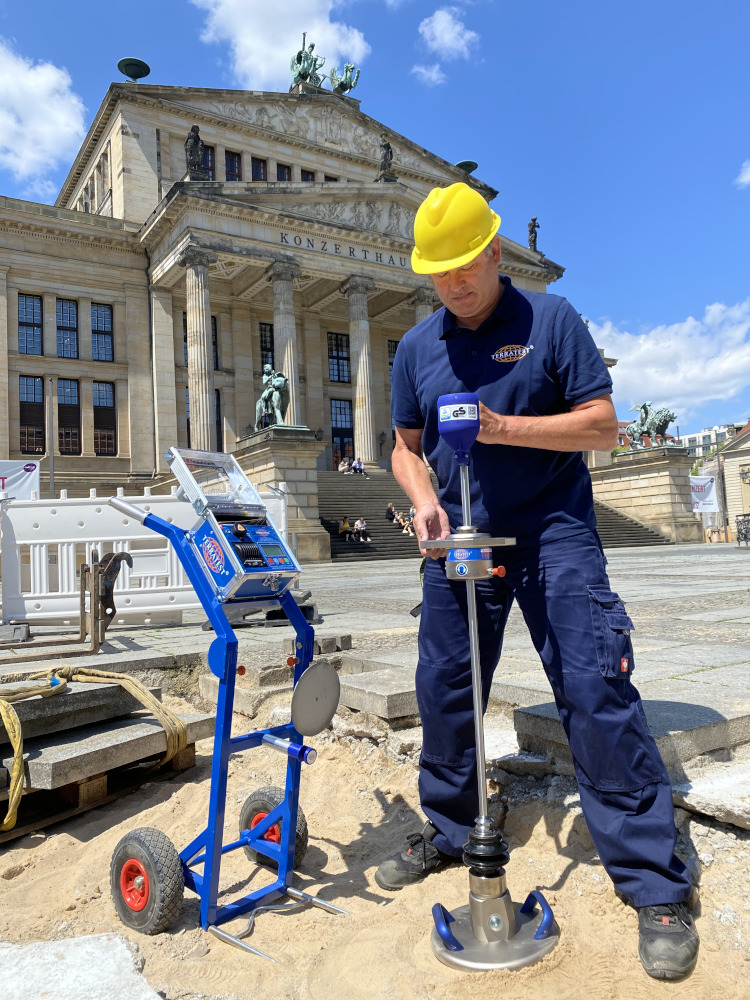

In nur 2 Minuten: Verdichtungstest mit der dynamischen Lastplatte mit eigenem Mitarbeiter - ohne Prüflabor
Dynamische Lastplatte für den dynamischen Lastplattendruckversuch
Die dynamische Lastplatte, auch Leichtes Fallgewichtsgerät oder Fallplatte genannt, ist ein Prüfgerät für den dynamischen Plattendruckversuch zur Beurteilung der Verdichtungsqualität von Böden im Erd- und Straßenbau, Tiefbau, Leitungsbau, Kanalbau, Garten- und Landschaftsbau sowie im Gleisbau. Der dynamische Lastplattendruckversuch mit dem dynamischen Fallplattengerät dient als Nachweis gemäß ZTV E und ZTV A im Erd-, Straßen- und Leitungsbau und wird von Auftraggeber Seite immer öfter gefordert, da die fachgerechte Verdichtung von Böden, Tragschichten und Grabenverfüllungen in der Praxis besonders wichtig ist.
Die dynamische Lastplatte besteht aus drei Komponenten: der Belastungsvorrichtung mit einem 10 kg Fallgewicht, der Lastplatte mit einem Durchmesser von 30 cm sowie einem Messcomputer bzw. einem Smartphone.
Ein 10 kg Fallgewicht fällt aus einer Höhe von etwa 70 cm auf eine Lastplatte auf der mittig ein Beschleunigungssensor montiert ist. Der Messcomputer errechnet durch das Signal des Beschleunigungssensors das dynamische Verformungsmodul in MPa. Dieser Wert gibt Aufschluss über die Verdichtungsqualität des Bodens. Der Messcomputer der dynamischen Lastplatte speichert das Messergebnis, die GPS-Daten sowie die Setzungskurven der drei Messstösse. Mit dem integrierten Drucker kann direkt auf der Baustelle ein Messprotokoll als Verdichtungsnachweis ausgedruckt und dem Auftraggeber übergeben werden.
Die dynamische Lastplatte ist eine effektive und schnelle Möglichkeit, die Verdichtungsqualität von Böden und Tragschichten während bzw. nach Beendigung der Bauarbeiten zu überprüfen. Sie benötigt kein Belastungsfahrzeug und die Baustelle kann während der Messung normal weiter arbeiten. Damit stellt die dynamische Lastplatte eine kostengünstige Alternative zum statischen Lastplattendruckversuch dar.
