Mittelschweres Fallgewichtsgerät
Für hoch verdichtete Boden- und Schottertragschichten
Das Mittelschwere Fallgewichtsgerät gemäß TP Gestein-StB, Teil 8.2.1 wurde speziell für die Prüfung der Tragfähigkeit hoch verdichteter Tragschichten entwickelt. Überall dort, wo mit einem leichten Fallgewichtsgerät keine ausreichend großen Setzungen mehr erzeugt werden, liefert das Mittelschwere Fallgewichtsgerät TERRATEST MFG 2.0 mit seiner doppelten Stoßkraft präzise, reproduzierbare und normgerechte Messergebnisse. Das Mittelschwere Fallgewichtsgerät eignet sich zur Prüfung der Tragfähigkeit von Schichten ohne Bindemittel nach ZTV SoB-StB, wie zum Beispiel für Frostschutzschichten, Kies- und Schotterschichten mit ähnlicher Tragfähigkeit. Der Messbereich Evd liegt zwischen 30 und 150 MPa.
Sofort lieferbar.
Heute bestellt – morgen geliefert.
Hier gleich im Shop bestellen.
Warum ein Mittelschweres Fallgewichtsgerät?
Bei sehr steifen Tragschichten mit EV₂-Werten über 120 MN/m² stößt das Leichte Fallgewichtsgerät physikalisch an seine Messgrenzen. Die Stoßkraft von 7,07 kN erzeugt nur noch minimale Setzungen, die keine zuverlässige Auswertung mehr zulassen. Daher ist das Leichte Fallgewichtsgerät (LFG 1.0, 10 kg Fallgewicht) normativ nur bis 70 MPa Evd bzw. 120 MN/m² EV₂ zugelassen. Für höhere Tragfähigkeiten ist der Einsatz eines Mittelschweren Fallgewichtsgerätes zwingend erforderlich.

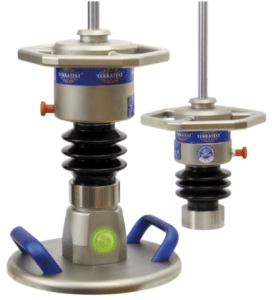

MFG 2.0 Belastungsvorrichtung
MFG 2.0
Mittelschwere Belastungsvorrichtung
(2-fache Kraft = 14.140 kN)
Zusätzliche Belastungsvorrichtung gemäß
TP Gestein-StB, Teil 8.2.1 zur Anwendung auf schweren Boden- und Schottertragschichten mit Tragfähigkeit EV2 > 120 MN/m²
Das MFG 2.0 wird verwendet beim Bau von:
- Schweren Schottertragschichten
EV2 größer als 120 MN/m² - Bundesstraßen
- Feuerwehreinfahrten
- Untergründen für Hochregallager
- Buswendeschleifen
Kabel + Handy + APP

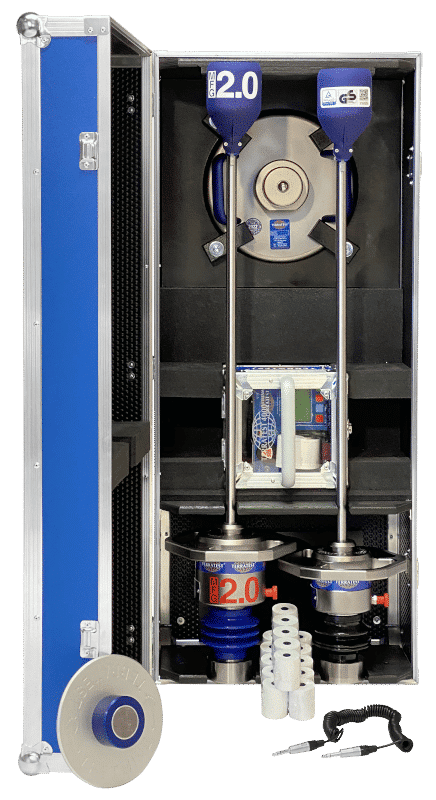

Leichtes + Mittelschweres Rundum-Sorglos-Paket TERRATEST 7000 STREAM (Kabel)
VOLLAUSSTATTUNG:
Sprachassistent, GPS, Drucker, EVERFULL-Akku,
WLAN für APP Anbindung, PC-Software
ALLES IM PREIS INKLUSIVE!
Bestehend aus:
Leichtes Fallgewichtsgerät
TERRATEST 7000 STREAM (KABEL)
MFG 2.0 Mittelschwere Belastungsvorrichtung
mit doppelter Stoßkraft gemäß
TP Gestein-StB, 8.2.1 zur Prüfung von Schottertragschichten EV2 ≥ 120 MN/m²
Transportbox ROMA für LFG + MFG
Standhilfe für Stange mit Fallgewicht „TRETMINE“
5 Papierrollen für Minidrucker
Bluetooth + Handy + APP
Leichtes + Mittelschweres Rundum-Sorglos-Paket TERRATEST 8000 WIRELESS (Bluetooth)
VOLLAUSSTATTUNG:
Sprachassistent, GPS, Drucker, EVERFULL-Akku, WLAN für APP Anbindung, PC-Software
ALLES IM PREIS INKLUSIVE!
Bestehend aus:
Leichtes Fallgewichtsgerät
TERRATEST 8000 WIRELESS (BLUETOOTH)
MFG 2.0 Mittelschwere Belastungsvorrichtung
mit doppelter Stoßkraft gemäß
TP Gestein-StB, Teil 8.2.1 zur Prüfung von Schottertragschichten EV2 ≥ 120 MN/m²
Transportbox ROMA für LFG + MFG
Standhilfe für Stange mit Fallgewicht „TRETMINE“
5 Papierrollen für Minidrucker
Hohe Stoßkraft
für hohe Steifigkeiten
Das Mittelschwere Fallgewichtsgerät MFG 2.0 arbeitet mit einer doppelten Stoßkraft von 14,14 kN und eignet sich ideal für die Prüfung von:
- Frostschutzschichten
- Kies- und Schottertragschichten
- Tragschichten ohne Bindemittel
- Deckschichten ohne Bindemittel
- Bodenverbesserungen mit Kalk oder Zement
Die erhöhte Stoßkraft wird durch ein 15-kg-Fallgewicht in Kombination mit verstärkten Tellerfedern nach DIN 2093-B 63 erzeugt. Dadurch steigt die maximale Normalspannung unter der Lastplatte von 0,1 MN/m² (leichtes Fallgewichtsgerät) auf 0,2 MN/m² beim Mittelschweren Fallgewichtsgerät.
Normgerechter Dynamischer Lastplattendruckversuch
Der Dynamische Lastplattendruckversuch mit dem Mittelschweren Fallgewichtsgerät entspricht den Technischen Prüfvorschriften TP Gestein-StB, Teil 8.2.1. Damit ist das Gerät optimal geeignet für den Straßenbau, Tiefbau und Erdbau, insbesondere bei hohen Anforderungen an die Tragfähigkeit der Tragschicht. TERRATEST ist von der Bundesanstalt für Straßenwesen als Kalibrierstelle für das Mittelschwere Fallgewichtsgerät anerkannt und kalibriert die Geräte gemäß TP BF StB Teil B8.4.
Vorteile des Mittelschweren Fallgewichtsgerätes
- Kein zusätzliches Messsystem, keine neue Messelektronik, sofort einsatzbereit
- Messungen bei EV₂ > 120 MN/m² möglich
- Höhere Stoßkraft für hoch verdichtete Tragschichten
- Normkonforme Prüfung
nach TP Gestein-StB, Teil 8.2.1 - Ideal für Straßen- und Tiefbau
- Schnelle Umrüstung vom Leichten
zum Mittelschweren Fallgewicht
Technische Daten
Mittelschweres Fallgewichtsgerät gem. TP-Gestein-StB, Teil 8.2.1
| MFG 2.0 Mechanische Belastungsvorrichtung 15 kg Gewicht mit zweifacher Stoßkraft |
| Messbereich Evd, M = 30 MPa bis 150 MPa |
| Stahl ST52, chemisch vernickelt |
| Gesamtgewicht 20 kg +/- 250 g |
| Masse des Gewichts 15 kg +/- 150 g |
| Maximale Stoßkraft 14,14 kN +/- 140 N |
| Stoßdauer 13 ± 1 ms |
| 17 Tellerfedern |
Flexibel auf der Baustelle einsetzbar
Ein besonderer Vorteil des TERRATEST®-Systems:
Ein vorhandenes Leichtes Fallgewichtsgerät kann durch den einfachen Austausch der kompletten Belastungsvorrichtung (Stange mit Fallgewicht) direkt auf der Baustelle im Handumdrehen zu einem Mittelschweren Fallgewichtsgerät umgerüstet werden, indem man einfach die Stangen tauscht.
